鏈條輸送機在自動化輸送過程的方案，青島樂途行工業設備有限公司
AGV輸送線方案
根據客戶需求，此項目設計5條空箱輸送線，1條滿箱輸送線。
1、 單個箱體尺寸1.2M*1.2M
2、 滿箱重量：200kg/個
3、 A/B/C/D段輸送線速度：5m/min
4、 E段輸送線速度：10m/min
5、 中間傳送帶更大存儲數量：5個箱體
1、 設備總占地尺寸長13.2米、寬13米
2、 單條線體長度：13.2米
3、 單條線體寬度：1.5米
4、 單條線體高度：0.5米
5、 設備總功率：10kw
6、 空箱輸送線中間段更大承載：400kg
7、 滿箱輸送線中間段更大承載：1100kg
8、 上箱平台更大輸送速度：5m/min
9、 中間段更大輸送速度：5m/min
10、取箱輸送線更大輸送速度：10m/min
11、中間段更大儲存箱體數量：5個
1、 叉車將空箱體放置在輸送線A段，通過PLC邏輯控製，傳感器檢測中間傳送帶是否存滿5個空箱，如未存滿5個空箱則輸送線A段啟動，將空箱輸送至中間傳送帶；如已存滿5個空箱，A段暫時停滯，待中間傳送帶不足5個空箱時再啟動輸送。
2、 當E段輸送線有箱體時，中間傳送帶不對E段輸送線輸送箱體，當E段輸送線無箱體時，如中間傳送帶有箱體，則向E段輸送線輸送箱體。
3、 箱體輸送到E段輸送線，叉車將箱體取走。
4、 滿箱輸送線與空箱輸送線邏輯相同。
1、 輸送線B段到D段采用倍速鏈輸送線結構，單條輸送線分為4部分（如圖所示），均為單動力驅動；上箱平台采用調速電機驅動，長度1.5米；中間傳送線采用調速電機驅動，長度10.2米；取箱輸送線采用調速電機驅動，長度1.5米。整條線體寬度1.5米，有效寬度1.3米。中間傳送線分為1套驅動電機，保證設備輸送穩定性及輸送載重。
2、 中間傳送線采用倍速鏈輸送線結構傳動，根據設備要求得出，中間傳送線更大存儲箱體數量5個，倍速鏈輸送線終端設置阻擋器一組，當箱體到達時有阻擋器阻擋停止前進，倍速線正常運行，在後續的箱體輸送中不影響箱體前進，從而達到整條倍速鏈輸送線所輸送的箱體達到5個；
3、 上箱平台和取箱平台采用鏈條輸送結構方式；
4、 輸送線地腳采用可調節地腳結構，方便設備現場安裝、調平工作。
5、 中間倍速鏈輸送線端頭處設置有擋停機構，在輸送線輸送時對箱體進行擋停定位，完成中間傳送線對箱體存儲要求。
6、 擋停機構采用鋼結構焊接底座連接，保證強度；采用氣缸驅動、光軸導向，保證擋停機構穩定性的同時使氣缸使用壽命更大化。
7、 取箱傳送線部分端頭采用擋料機構，防止箱體脫落。
8、每條輸送線中多個位置設置傳感器檢測機構，通過檢測運算輸送邏輯。
9、輸送線整體采用PLC控製，滿足客戶需求，可控製多元化。
10、6條輸送線間距為0.5米，方便人工檢修工作。
作為人機交互應用設備，由於其有著設備運動區域，使用中的安全防護是非常重要的。在整個體係中，采用的三級防護措施確保人機安全。
1.級為機械結構防護。隻有是人可以接觸到的機器人運動區域，全部由鋁合金框架，僅留上下料局部開放。（可選）
2.第二級為傳感器實時檢測。（可選）
3.第三級為軟件保護。在控製器及係統軟件內部，設定運動元器件的極限運動範圍，並在相關元件之間互鎖，確保設備的安全。
1、工作溫度：-15°~40°。
2、相對濕度：20~80%RH。
3、配電容量及技術要求：待詳細設計完後給出要求。
4、現場無腐蝕氣體，液體，爆炸性氣體。
供方將提供下列技術文件：
提供相關技術文件（含電子版），包括以下資料：
機械使用說明書 2套
電氣使用說明書 2套
易損件明細 1套
近幾年隨著人工工資的增長，對一些生產行業有很大的影響，帶來了對自動化設備和皮帶輸送機設備的需求增長；...
鏈輪是刮板輸送機的重要組成部分，它在輸送機的運行中起著至關重要的作用。本文將詳細介紹刮板輸送機鏈輪的作用、特點以及一些相關的知識。...
現代製造業的快速發展和技術進步，離不開工作台流水線的推動。作為智能製造的核心脊梁，工作台流水線在生產過程中發揮著關鍵作用。本文將詳細介紹工作台流水線的定義、特點以及其在智能製造中的重要性，並探討如何進一步發展和應用。...
機械製砂是未來建築原料發展方向，所以機械製砂生產線是保障經濟建設重要設備，石料生產線關鍵是製造建築裝飾材料應用的沙子與沙石。沙石的質粒度分布勻稱、抗拉強度高，比砂、錘式破碎機製造的砂更合乎標準化工程建築砂規定...

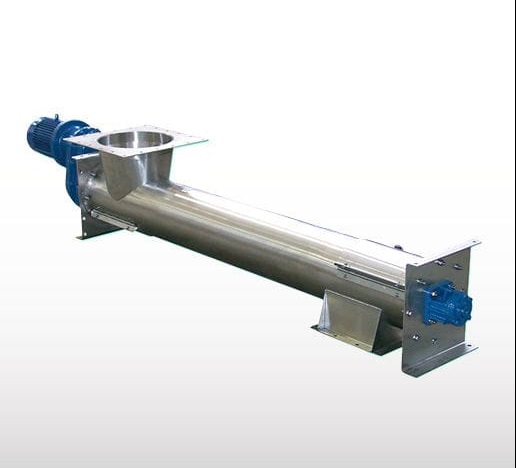

螺旋輸送機是經常使用的輸送設備之一，在商砼水泥，飼料加工，水產養殖，食品加工等行業大量使用，經常使用螺旋輸送機會碰到很多問題。...
